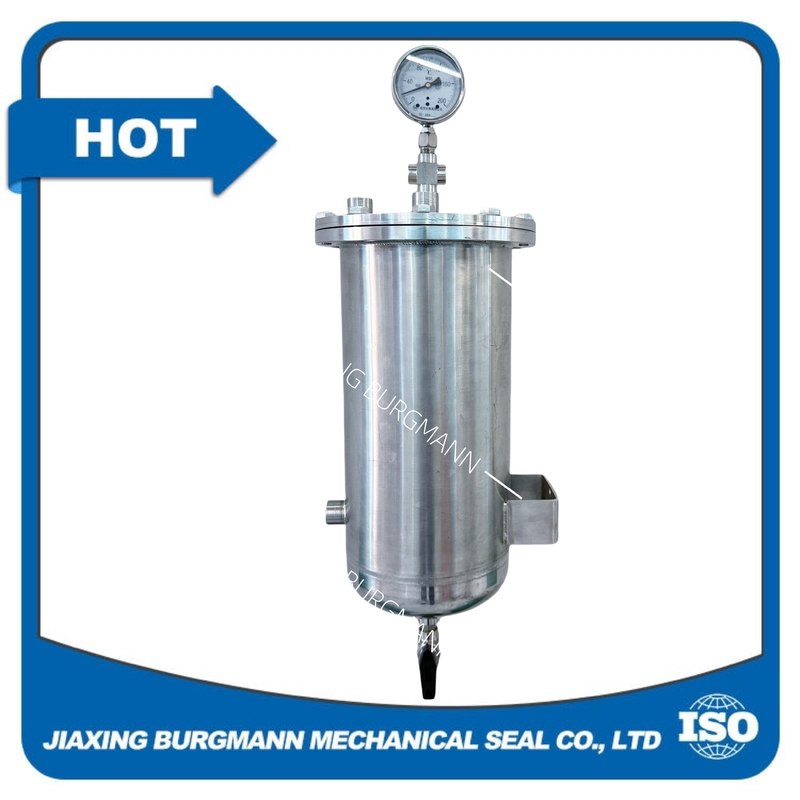

304/316 এপিআই প্ল্যান 53 ইন্ডাস্ট্রিয়াল জন্য যান্ত্রিক সীল সহায়ক সিস্টেম

পিআই প্ল্যান ৫৩ যান্ত্রিক সিলিং সহায়ক সিস্টেমএটি দ্বৈত-চাপযুক্ত যান্ত্রিক সিলগুলির জন্য ডিজাইন করা হয়েছে, যা প্রক্রিয়া তরলগুলির শূন্য নির্গমন নিশ্চিত করার জন্য পাম্প সিল চেম্বারের চেয়ে উচ্চতর চাপে পরিষ্কার, শীতল বাধা তরল সরবরাহ করে।এটি প্রধানত নিম্নলিখিত তিনটি উপ-প্রকারকে অন্তর্ভুক্ত করে:

- এপিআই প্ল্যান ৫৩ এঃ এটি সিলিং চেম্বারে পরিষ্কার বিচ্ছিন্ন তরল সরবরাহের জন্য একটি বাহ্যিক গ্যাস-চাপযুক্ত বিচ্ছিন্নতা জলাধার ব্যবহার করে। জলাধারটি নিষ্ক্রিয় গ্যাস (সাধারণত নাইট্রোজেন) দ্বারা চাপযুক্ত,এবং বিচ্ছিন্নতা তরল চাপ একটি বহিরাগত গ্যাস নিয়ন্ত্রক দ্বারা নিয়ন্ত্রিত হয়. বাহ্যিক সিলিং চেম্বারের চাপটি সিল করা মাধ্যমের চেয়ে 0.14 - 0.17 এমপিএ বেশি হওয়া উচিত। এটিতে একটি সহজ বাহ্যিক পাইপলাইন সিস্টেম রয়েছে এবং এটি ব্যাপকভাবে ব্যবহৃত হয়,কিন্তু চাপযুক্ত গ্যাস সরাসরি বিচ্ছিন্নতা তরল উপর কাজ করে, যা গ্যাসকে তরল মধ্যে দ্রবীভূত করতে পারে এবং সিলিংয়ের কাজকে প্রভাবিত করতে পারে।

- এপিআই প্ল্যান ৫৩বি: এটি একটি মূত্রাশয় টাইপ চাপ বৃদ্ধি ডিভাইস মাধ্যমে সীল তরল সঞ্চালন সিস্টেম চাপ, এবং তারপর একটি পাম্প মাধ্যমে এটি সঞ্চালিত। একই সময়ে,তাপ বায়ু-শীতল বা জল-শীতল দ্বারা সরানো হয়৩৩-এ পরিকল্পনায় গ্যাস-বিচ্ছিন্নতা তরল দ্রবীভূতকরণের সমস্যা সমাধান করে।এবং একটি নির্দিষ্ট পরিমাণে ক্ষতিপূরণ করতে পারেন যখন বিচ্ছিন্নতা তরল ফুটো.

- এপিআই প্ল্যান ৫৩সিঃ আইসোলেশন তরলটি একটি চাপ বাড়ানোর ট্যাঙ্কের মাধ্যমে মাধ্যমের দ্বারা অপ্রত্যক্ষভাবে চাপযুক্ত হয়, যা এমন কাজের অবস্থার মধ্যে ব্যবহৃত হয় যেখানে মাধ্যমের চাপ ব্যাপকভাবে পরিবর্তিত হয়।চাপ বৃদ্ধি ট্যাংক একটি পিস্টন টাইপ accumulator হয়ইন্টিগ্রেটেড-ডিজাইন ফ্লাশিং সিস্টেমটি সিলিংয়ের পাম্পিং রিং ব্যবহার করে স্বয়ংক্রিয়ভাবে বিচ্ছিন্ন তরলকে চাপ দেওয়ার জন্য শক্তি সরবরাহ করে।স্প্লিট-ডিজাইন ফ্লাশিং সিস্টেম একটি শীতল মধ্যে বিচ্ছিন্নতা তরল শীতল এবং তারপর শীতল এবং ফ্লাশিং জন্য সীল চেম্বার মধ্যে এটি সঞ্চালিত, এবং চাপ পিস্টনের উপরের অংশের সাথে সংযুক্ত একটি শাখা পাইপের মাধ্যমে বিচ্ছিন্ন তরলটির স্বয়ংক্রিয় চাপকে উপলব্ধি করে।
