1. ওভারভিউ

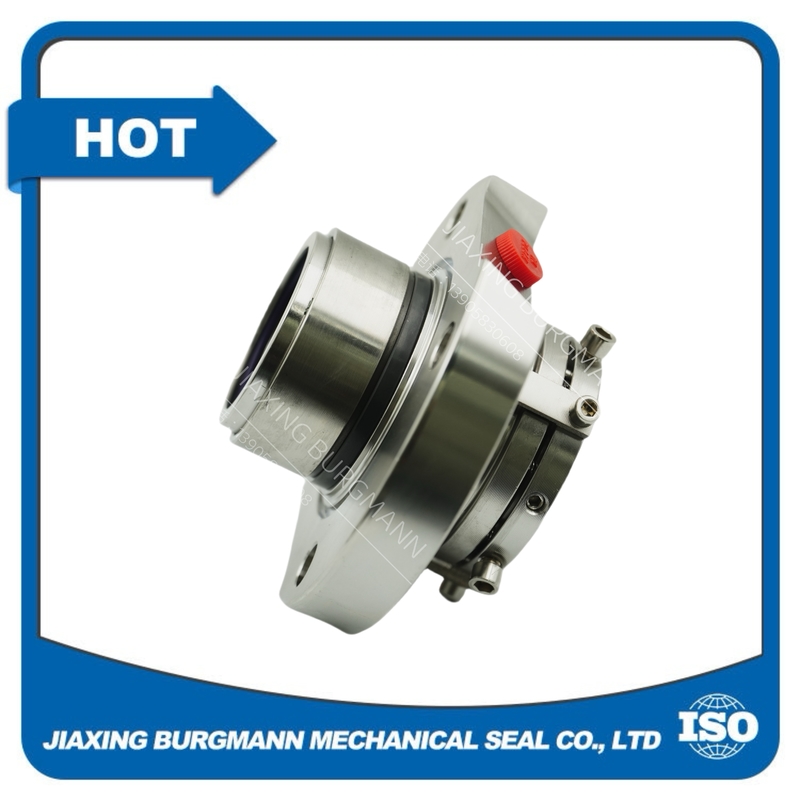

ডাবল-এন্ড ফেস কার্টিজ যান্ত্রিক সীল একটি অত্যন্ত দক্ষ এবং নির্ভরযোগ্য সিলিং ডিভাইস যা বিভিন্ন শিল্প ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়। একক-এন্ড ফেস যান্ত্রিক সীলগুলির বিপরীতে,এটিতে দুটি সেট সিলিং মুখ রয়েছে, যা তার সিলিং কর্মক্ষমতা এবং নির্ভরযোগ্যতা ব্যাপকভাবে উন্নত করে। এই ধরনের যান্ত্রিক সিল কারখানায় একটি সম্পূর্ণ ইউনিট মধ্যে preassembled হয়, সরঞ্জাম উপর ইনস্টলেশন দ্রুত এবং সহজ করে তোলে,এবং ইনস্টলেশন ত্রুটি এবং সময়সাপেক্ষ ডিবাগিং প্রক্রিয়া উল্লেখযোগ্যভাবে হ্রাস।
2কাঠামোগত বৈশিষ্ট্য
2.১ ডাবল সিলিং ফেস
ডাবল-এন্ড ফেস কার্টিজ যান্ত্রিক সিলিংয়ের সবচেয়ে উল্লেখযোগ্য বৈশিষ্ট্য হল দুটি সিলিং মুখের উপস্থিতি। এই দুটি মুখগুলি সিরিয়ায় সাজানো হয়, একটি ডাবল-বাধার সিলিং সিস্টেম গঠন করে।অভ্যন্তরীণ সিলিং মুখ সরাসরি পাম্প মাধ্যম যোগাযোগ, যখন বাইরের সিলিং মুখটি মূলত অভ্যন্তরীণ মাধ্যমের বাহ্যিক পরিবেশে ফুটো রোধ করতে বা বাহ্যিক ক্ষয়কারী বা ক্ষতিকারক পদার্থ থেকে পাম্প করা মাধ্যমকে বিচ্ছিন্ন করতে ব্যবহৃত হয়.
2.২ কার্টিজ ডিজাইন
এটি একটি কার্টিজ ডিজাইন গ্রহণ করে, যার অর্থ হল যে সিলিং মুখ, স্প্রিংস, ও-রিং এবং ড্রাইভ প্রক্রিয়া সহ সমস্ত উপাদানগুলি একক কার্টিজ ইউনিটে প্রাক-সমন্বিত।এই নকশা সম্পূর্ণরূপে সহজ প্রতিস্থাপন করতে পারবেনকার্তুজ কাঠামো অভ্যন্তরীণ উপাদানগুলির জন্য আরও ভাল সুরক্ষা প্রদান করে, সিলিং পারফরম্যান্সের উপর বাহ্যিক কারণগুলির প্রভাব হ্রাস করে।
2.৩ স্প্রিং কমপেনশান মেকানিজম
অন্তর্নির্মিত স্প্রিং ক্ষতিপূরণ প্রক্রিয়া স্বয়ংক্রিয়ভাবে সিলিং পৃষ্ঠগুলির মধ্যে যোগাযোগের চাপ সামঞ্জস্য করতে পারে। যখন সিলিং পৃষ্ঠগুলি অপারেশন চলাকালীন পরিধান করে,স্প্রিং অক্ষীয়ভাবে সরাতে চলন্ত রিং ধাক্কা করতে পারেন, যথাযথ সিলিং শক্তি বজায় রাখা এবং দীর্ঘমেয়াদী যান্ত্রিক সিলের নির্ভরযোগ্য অপারেশন নিশ্চিত করা।
3কাজ করার নীতি
ডাবল-এন্ড ফেস কার্টিজ যান্ত্রিক সিলিং দুটি সিলিং মুখের মধ্যে একটি পাতলা তরল ফিল্ম গঠন নীতির উপর ভিত্তি করে কাজ করে। যখন সরঞ্জাম ঘোরান,যান্ত্রিক সিলের গতিশীল এবং স্ট্যাটিক রিংগুলি তুলনামূলকভাবে ঘোরায়. স্প্রিং শক্তি স্ট্যাটিক রিং বিরুদ্ধে গতিশীল রিং টিপুন, এবং দুটি সীল মুখের মধ্যে একটি নির্দিষ্ট চাপ বজায় রাখা হয়। সীল মুখের মধ্যে একটি পাতলা তরল ফিল্ম গঠিত হয়,যা সিলিং পৃষ্ঠের মধ্যে ঘর্ষণ এবং পরিধান কমাতে একটি তৈলাক্তকরণ হিসাবে কাজ করেডাবল-এন্ড ফেস সিলিংয়ের ক্ষেত্রে, সিলিং ফেসের দুটি সেট সমন্বয় করে কাজ করে।অভ্যন্তরীণ সীল মুখ সরঞ্জাম ভিতরে মাধ্যম সীল, এবং বাইরের সিলিং পৃষ্ঠ, একটি উপযুক্ত বাধা তরল সঙ্গে মিলিত (যদি ব্যবহৃত হয়),সিলিং প্রভাবকে আরও শক্তিশালী করে এবং বাহ্যিক দূষণকারীদের সরঞ্জামটিতে প্রবেশের বা বাহ্যিক দূষণকারীদের বাইরে থেকে মিডিয়াটি ফাঁস হতে বাধা দেয়.
4. মূল পরামিতি
4.1 নামমাত্র চাপ
- সর্বাধিক অপারেটিং চাপ: সাধারণত 0.1 এমপিএ থেকে 5 এমপিএ পর্যন্ত। উচ্চ চাপের মডেলগুলি নির্দিষ্ট নকশা এবং অ্যাপ্লিকেশন প্রয়োজনীয়তার উপর নির্ভর করে 10 এমপিএ বা তারও বেশি পৌঁছতে পারে।
- চাপের পার্থক্য: যান্ত্রিক সিলের স্বাভাবিক কাজ নিশ্চিত করার জন্য সিলিং পৃষ্ঠের দুই পাশের মধ্যে চাপের পার্থক্য নির্দিষ্ট পরিসরের মধ্যে থাকা উচিত।এটি একটি নির্দিষ্ট চাপ পার্থক্য সহ্য করার জন্য ডিজাইন করা হয়েছে যাতে অত্যধিক চাপ পার্থক্যের কারণে সিলিং কাঠামোর ব্যর্থতা রোধ করা যায়.
4.২ তাপমাত্রা পরিসীমা
- নিম্ন তাপমাত্রার সীমা: এটি সাধারণত -৪০° সেলসিয়াস পর্যন্ত তাপমাত্রায় কাজ করতে পারে এবং বিশেষ উপকরণ এবং নকশা এটিকে আরও কম তাপমাত্রার পরিবেশে কাজ করতে সক্ষম করে, যেমন ক্রিওজেনিক অ্যাপ্লিকেশনগুলির জন্য -196° সেলসিয়াস।
- উচ্চ তাপমাত্রার সীমা: সাধারণ প্রয়োগের জন্য, উপরের তাপমাত্রার সীমা প্রায় 200°C। তবে উচ্চ তাপমাত্রা প্রতিরোধী উপকরণ এবং শীতল ব্যবস্থা ব্যবহারের সাথে,এটি ৪০০°সি বা তার বেশি তাপমাত্রার পরিবেশে ব্যবহার করা যেতে পারে.
4.3 গতির রেটিং
- সর্বাধিক ঘূর্ণন গতি: সাধারণত, এটি 500 rpm থেকে 5000 rpm পর্যন্ত ঘূর্ণন গতি পরিচালনা করতে পারে। উচ্চ গতির মডেলগুলি এমন অ্যাপ্লিকেশনগুলির জন্য উপলব্ধ যা উচ্চতর ঘূর্ণন গতির প্রয়োজন, যেমন কিছু উচ্চ গতির সেন্ট্রিফুগাল পাম্প,এবং ১০,০০০ rpm পর্যন্ত গতিতে পৌঁছতে পারে।
4.4 শ্যাফ্ট ব্যাসার্ধ
- প্রযোজ্য শ্যাফ্ট ব্যাসার্ধ পরিসীমা: সাধারণত, এটি 10 মিমি থেকে 200 মিমি পর্যন্ত ব্যাসার্ধের শ্যাফ্টগুলির জন্য ব্যবহার করা যেতে পারে। বিভিন্ন সরঞ্জামের চাহিদা মেটাতে বিভিন্ন শ্যাফ্ট ব্যাসার্ধের জন্য বিভিন্ন মডেল ডিজাইন করা হয়েছে।
4.5 উপাদান নির্বাচন
- সিলিং ফেস উপাদান: সাধারণ উপকরণগুলির মধ্যে সিলিকন কার্বাইড (সিআইসি), টংস্টেন কার্বাইড (ডাব্লুসি) এবং কার্বন গ্রাফাইট রয়েছে। সিলিকন কার্বাইডের উচ্চ কঠোরতা, ভাল পরিধান প্রতিরোধের এবং রাসায়নিক স্থিতিশীলতা রয়েছে,এটিকে উচ্চ গতির এবং উচ্চ চাপের অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে. টংস্টেন কার্বাইড এছাড়াও চমৎকার পরিধান প্রতিরোধের এবং যান্ত্রিক শক্তি আছে। কার্বন গ্রাফাইট ভাল স্ব-লুব্রিকেটিং বৈশিষ্ট্য আছে,যা সিলিং পৃষ্ঠের মধ্যে ঘর্ষণ এবং পরিধান কমাতে উপকারী.
- ইলাস্টোমার উপাদান: ও-রিং এবং অন্যান্য ইলাস্টোমার উপাদানগুলি সাধারণত নাইট্রিল কাঁচামাল (এনবিআর), ফ্লোরো কাঁচামাল (এফকেএম) এবং ইথিলিন প্রোপিলিন ডাইয়েন মনোমার কাঁচামাল (ইপিডিএম) এর মতো উপকরণ থেকে তৈরি হয়।এনবিআর সাধারণ তেল ভিত্তিক মিডিয়াগুলির জন্য উপযুক্ত, এফকেএম উচ্চ তাপমাত্রা, রাসায়নিক এবং তেলগুলির জন্য দুর্দান্ত প্রতিরোধ ক্ষমতা রাখে এবং ইপিডিএম মূলত জল এবং বাষ্প জড়িত অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়।
5. অ্যাপ্লিকেশন ক্ষেত্র
5.1 পেট্রোকেমিক্যাল ইন্ডাস্ট্রি
পেট্রোকেমিক্যাল শিল্পে, এটি বিভিন্ন ক্ষয়কারী, জ্বলনযোগ্য এবং বিস্ফোরক মিডিয়া, যেমন হাইড্রোকার্বন, অ্যাসিড এবং ক্ষারীয় সিল করার জন্য পাম্প, চুল্লি এবং সংকোচকারীগুলিতে ব্যবহৃত হয়।ডাবল বাধা সিলিং কাঠামো কার্যকরভাবে বিপজ্জনক মিডিয়া ফুটো প্রতিরোধ করতে পারেন, উৎপাদন নিরাপত্তা এবং পরিবেশ সুরক্ষা নিশ্চিত করা।
5.২ ফার্মাসিউটিক্যাল ইন্ডাস্ট্রি
ফার্মাসিউটিক্যাল প্রডাকশনে, যেখানে উচ্চ স্বাস্থ্যবিধি এবং সিলিংয়ের প্রয়োজনীয়তা রয়েছে,উৎপাদন প্রক্রিয়া দূষণমুক্ত করার জন্য ডাবল-এন্ড ফেস কার্টিজ যান্ত্রিক সিল ব্যবহার করা হয়এগুলি ফার্মাসিউটিক্যাল রিঅ্যাক্টর এবং সেন্ট্রিফুগগুলির মতো সরঞ্জামগুলিতে প্রয়োগ করা হয় যাতে প্রক্রিয়া তরলগুলি সিল করা যায় এবং পণ্যের গুণমান বজায় রাখা যায়।
5.3 খাদ্য ও পানীয় শিল্প
খাদ্য ও পানীয় শিল্পের কঠোর স্বাস্থ্যবিধি মেনে চলার জন্য, এই যান্ত্রিক সিলগুলি খাদ্য ও পানীয় প্রক্রিয়াকরণের জন্য পাম্প এবং মিশ্রণকারীদের মধ্যে ব্যবহৃত হয়।যান্ত্রিক সিলিংয়ের জন্য খাদ্য-গ্রেডের উপকরণ ব্যবহার করা নিশ্চিত করে যে উত্পাদন প্রক্রিয়া চলাকালীন পণ্যগুলির কোনও দূষণ নেই.
5.4 বিদ্যুৎ উৎপাদন শিল্প
বিদ্যুৎকেন্দ্রে, এগুলি বয়লারের ফিড ওয়াটার, শীতল জল এবং অন্যান্য সিস্টেমের জন্য পাম্পগুলিতে ব্যবহৃত হয়।উচ্চ নির্ভরযোগ্যতা এবং দীর্ঘ সেবা জীবন ডাবল শেষ মুখ কার্টিজ যান্ত্রিক সীল শক্তি উত্পাদন সরঞ্জাম স্থিতিশীল অপারেশন নিশ্চিত করতে পারেন.
6রক্ষণাবেক্ষণ এবং সতর্কতা
6.১ নিয়মিত পরিদর্শন
যান্ত্রিক সিলের ফুটো অবস্থা নিয়মিত পরীক্ষা করুন। চলমান সময়ের সময় সামান্য পরিমাণে ফুটো স্বাভাবিক, কিন্তু যদি ফুটো নির্দিষ্ট মান অতিক্রম করে,এটি ইঙ্গিত দেয় যে যান্ত্রিক সীল সঙ্গে সমস্যা হতে পারে, যেমন সিলিং পৃষ্ঠের পরাজয় বা ইলাস্টোমার উপাদানগুলির ক্ষতি।
6.২ তৈলাক্তকরণ এবং শীতলকরণ
যান্ত্রিক সিলিংয়ের সঠিক তৈলাক্তকরণ এবং শীতলকরণ নিশ্চিত করুন। কিছু অ্যাপ্লিকেশনের জন্য, একটি উপযুক্ত বাধা তরল ব্যবহার করা প্রয়োজন এবং এর প্রবাহের হার, চাপ,এবং তাপমাত্রা নিয়মিত পর্যবেক্ষণ এবং সমন্বয় করা উচিতঅতিরিক্তভাবে, যদি যান্ত্রিক সিলিং উচ্চ তাপমাত্রার পরিবেশে ব্যবহৃত হয়, তাহলে সিলিং উপাদানগুলির অতিরিক্ত গরম প্রতিরোধ করার জন্য কার্যকর শীতল ব্যবস্থা গ্রহণ করা উচিত।
6.3 পরিধান অংশ প্রতিস্থাপন
যখন সিলিং পৃষ্ঠ বা অন্যান্য উপাদানগুলি গুরুতরভাবে পরা হয়, তখন তাদের সময়মতো প্রতিস্থাপন করা উচিত।যান্ত্রিক সিলের কার্যকারিতা এবং নির্ভরযোগ্যতা নিশ্চিত করার জন্য নির্মাতার মূল প্রতিস্থাপন অংশ ব্যবহার করার পরামর্শ দেওয়া হয়.
উপসংহারে, ডাবল-এন্ড ফেস কার্টিজ যান্ত্রিক সীল, তার চমৎকার সীল কর্মক্ষমতা, সহজ ইনস্টলেশন, এবং প্রযোজ্য পরামিতি বিস্তৃত সঙ্গে,বিভিন্ন শিল্প প্রক্রিয়ায় গুরুত্বপূর্ণ ভূমিকা পালন করেসঠিক নির্বাচন, ইনস্টলেশন, অপারেশন এবং রক্ষণাবেক্ষণের জন্য এর পরামিতি এবং বৈশিষ্ট্যগুলি বোঝা জরুরি।এর ফলে শিল্প সরঞ্জামগুলির নিরাপদ ও দক্ষ অপারেশন নিশ্চিত করা.
